Hur man ställer in skärbladen höger: Gap och tryck för film, papper, folie



Installerarskärbladär inte svårt, men att installera demkorrektär det som avgör om en lina ger rena kanter, stabil löpning och acceptabel bladlivslängd.



I praktiken orsakas många skärningsproblem inte enbart av maskinen.Dålig bladsits, olämplig bladgeometri, överdriven kontakt, instabil hållaruppriktning, ellerfelaktig inställningför materialet kan allt leda till damm, luddiga kanter, delaminering, sträckning eller för tidigt slitage.



Den här guiden förklarar den vanliga installations- och justeringslogiken som används i de flesta industriella skärningsapplikationer, inklusive film, papper, folie, laminat och nonwovens. Den exakta hållarens design, överlappning, sidospel, tryckinställning eller vridmomentkrav kan variera beroende på maskintillverkare, men den underliggande inställningslogiken är vanligtvis konsekvent. För de flesta konverteringsoperationer kommer processen ner till fyra steg:



• identifiera skärningsmetoden;
• montera bladet korrekt;
• ställ in rätt gap eller tryck;
• verifiera resultatet vid produktionsförhållanden.







Innan klingan installeras eller justeras, bekräfta skärmetoden. Detta avgör vilka inställningar som betyder mest och vilka problem som är mest sannolikt att uppstå.



• Rakhyvelslitsning– En stationär rakhyvel skär den rörliga banan. Den används ofta för tunna filmer och andra lätta material där en enkel och ekonomisk skärmetod är tillräcklig.

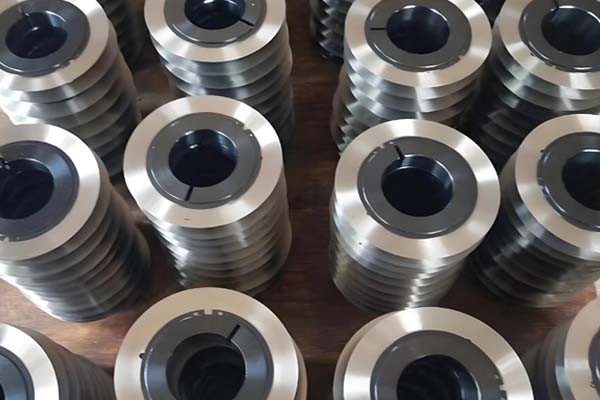

• Skärning– De övre och nedre cirkulära knivarna skär som en roterande sax. Denna metod är vanlig där eggkvalitet, dimensionskontroll och bladlivslängd är viktigare.





• Betyg ellerkrossa skärning – En cirkulär kniv pressar materialet mot en städrulle. Denna metod används ofta för nonwovens, mjuka banor och andra applikationer där hög hastighet och enkel installation är prioritet.





Om skärmetoden är felidentifierad kan även ett-tillverkat blad ge dåliga resultat eftersom fel inställningslogik kommer att tillämpas.





Innan du hanterar någon kniv, isolera maskinen helt och kontrollera att alla roterande delar har stannat. Använd den nödvändiga lockoutproceduren för din webbplats.



Använd skärskyddade-handskar och ögonskydd. Bladkanter, grader och förorenade distanser är vanliga orsaker till skador under underhåll och installation.



Inspektera och rengör sedan följande ytor:

• schakt och sittgrupp;
• bladhål;
• distanser och låsmuttrar;
• hållarens kontaktytor.



Rester, lim, damm eller korrosion på någon av dessa punkter kan påverka bladets säte och orsaka rinnande, skrammel, inkonsekvent gap eller dålig kantfinish.



Installera inte ett blad som visar spån, synliga kantskador, sprickor eller korrosion.





Stegen nedan gäller i första hand cirkulära knivar som används vid skärning av skärning och många skärningssystem.





Kontrollera först axelns skick

Ett blad kommer bara att gå så exakt som skaftet och sittytor tillåter. Inspektera axeln för slitage, grader, skåror eller böjningar. Om axelns skick är dåligt löser inte enbart byte av blad problemet.



Ordna distanser och bladpositioner noggrant

Lägg ut distansbrickor baserat på erforderlig slitsbredd och bekräfta bladets position innan du drar åt. Varje blad ska sitta rakt på skaftet utan att gunga eller luta.



Dra åt jämnt och undvik förvrängning

Applicera jämn åtdragning och följ maskinbyggarens rekommenderade procedur där sådan finns. Ojämn åtdragning kan skapa bladlutning, instabil kontakt och inkonsekvent slitskvalitet över hela bredden.



Rotera för hand innan du kör linan

Efter installationen, rotera axeln manuellt och bekräfta att rörelsen är jämn. Om bladet inte fungerar korrekt, ta bort det och inspektera monteringsskicket innan du fortsätter.



Separera bladen innan du trär banan

Om tillämpligt, håll de övre och nedre knivarna åtskilda under trädning av väv. Åter-engagera dem först efter att materialet är korrekt placerat. Detta minskar onödig knivkontakt och minskar risken för skador på banan eller bladeggen.







Rakhyvelsystem är mekaniskt enklare, men bladet måste fortfarande placeras med kontroll och konsistens.



• Kontrollera att patronen eller bladet sitter helt i hållaren.
• Ställ in bladets överhäng konservativt. För stort överhäng kan minska stabiliteten och påskynda slitaget.
• Kontrollera hållarens vinkel och position i förhållande till banbanan.
• Byt ut engångsblad innan eggkvaliteten försämras tillräckligt för att skapa skrot.



Tunnfilmsapplikationer är ofta känsliga för friktion, vinkel och kantskärpa. Om eggen börjar sträcka sig, halsa in eller visa värmerelaterad-förvrängning, kontrollera bladets skick och hållarens inställningar först.





I många skärningsoperationer är den viktigaste justeringen inte själva bladet utan bladetförhållandet mellan bladen.



För skärningssystem kan operatörer hänvisa till gap, sidospel, överlappning eller knivingrepp beroende på utrustningens design. Oavsett terminologi är principen konsekvent:



• för mycket kontakt ökar värme, slitage och damm;
• för lite kontakt minskar skärkvaliteten och eggkontrollen.



För slitsningssystem är den kritiska variabeln ofta tryck snarare än ett uppmätt gap. För högt tryck kan krossa eller förvränga materialet, medan otillräckligt tryck kan lämna ofullständig separation.



Alla startvärden ska behandlas som en processbaslinje, inte en fast regel. Materialtjocklek, hårdhet, linjehastighet, kantgeometri och hållarens skick påverkar alla den slutliga inställningen.





Tabellen nedan ger praktiska utgångspunkter för installationen. Dessa värden ska alltid verifieras på den faktiska linjen.



Material	Vanlig skärningsmetod	Typisk utgångspunkt	Primärt installationsproblem
Tunna filmer (PE, PP, BOPP, PET)	Rakhyvel / Sax	Vid skärslitsning börjar många linjer omkring 110–150 % av materialtjockleken	Värmeuppbyggnad-, kantsträckning, friktion, vinkellämplighet
Papper och kartong	Klippa	Många linjer börjar runt 50–100 % av tjockleken, beroende på skärkvalitetsmål	Dammkontroll, kantfinish, bladstabilitet
Folie	Klippa	Många linjer börjar runt 80–120 % av tjockleken	Pulverreducering, kantintegritet, stabilt engagemang
Laminat	Klippa	Många linjer börjar nära 90–100 % av tjockleken	Förebyggande av delaminering, skärpa, kontrollerad kontakt
Nonwovens	Poäng / krossa / klippa	Tryck-inställning är vanligt; börja lågt och öka gradvis	Krossningskontroll, kantrenhet, banförvrängning



När det är viktigt med konsistens i konfigurationen är det god praxis att registrera det slutliga framgångsrika tillståndet för varje material- och jobbkombination. Detta minskar ofta övergångstiden mer effektivt än upprepade försök och misstag.





Bladets prestanda beror inte bara på installationen utan också på om bladdesignen är lämplig för applikationen.



Filmer– Kräver ofta skarpa skäreggar med låg-friktion och bra ytfinish för att minska strängning och kantförvrängning.

Papper och silkespapper– Behöver vanligtvis en balanserad kombination av skärpa och seghet, speciellt där damm och fiber har betydelse.

Folie– Dra nytta av starkare kantstöd och stabil geometri för att bibehålla kantintegritet och minska pulvergenerering.

Nonwovens– Kan kräva kantformer som förbättrar grepp och separation, beroende på banans mjukhet, loft och struktur.



För inköpsteam är den mest användbara leverantören oftast den som kan förklaravarförett bladmaterial, beläggning, eggform eller hårdhetsområde är vettigt för applikationen – inte bara ge en ritningsmatchning.





En korrekt-inställning är inte detsamma som en produktions-beprövad installation. Validering bör ske i etapper.



Provkontroll med långsam-hastighet

Kör linan långsamt och inspektera det första skärprovet för kantkvalitet, damm, sträckning eller synlig instabilitet.



Produktions-tillståndskontroll

Gå sedan mot produktionshastighet. Värme-, vibrations- och spänningsbeteende kan förändra slutresultatet även när provet med långsam-hastighet ser acceptabelt ut.



Registrera det framgångsrika tillståndet

För upprepade jobb, registrera material, tjocklek, linjehastighet, slitsbredd, bladtyp och slutlig lyckad inställning. Detta skapar en mer stabil inköps- och underhållsprocess över tid.





Problem	Trolig orsak	Första kontrollen
Suddig eller grov kant	Bladslitage, för stort mellanrum, lös hållare	Bladets skick, hållarens stabilitet, gapinställning
Avskalad eller oregelbunden kant	Överdriven kontakt, olämplig bladkvalitet	Knivkoppling, materialmatchning, bladseghet
Damm eller pulver	Krosseffekt, instabil kant, för mycket kontakt	Gap, skärpa, utsug eller luftstöd
Delaminering av laminat	Otillräcklig kantkvalitet eller olämplig inställning	Bladskärpa, kontakttillstånd, materialrespons
Film sträcker sig eller hals-in	Överdriven friktion, olämplig bladvinkel, hög spänning	Spänningsinställning, bladvinkel, hållarens inriktning
Snabbt bladslitage	För mycket kontakt, olämpligt bladmaterial, instabil gång	Installationsskick först, sedan bladkvalitet eller beläggning





För ingenjörs- och inköpsteam bör bladinköp inte enbart baseras på diameter och tjocklek. En praktisk leverantör bör kunna bekräfta tillämpningskontexten bakom ritningen.



• materialtyp och tjockleksområde;
• skärningsmetod och maskintyp;
• linjehastighet och slitsbredd;
• aktuellt skärningsproblem, om någon;
• om speciellt bladmaterial, beläggning eller kantform kan krävas;
• om balans-relaterad inspektion eller närmare dimensionskontroll behövs för-höghastighetslinjer.



På SHJ KNIFE stödjer vi skärbladstillämpningar för film, papper, folie, laminat och nonwoven-konvertering. Om det behövs kan vi granska applikationsdetaljer först och rekommendera en mer lämplig utgångspunkt för bladmaterial, eggform och inställningsriktning.







Är monteringssteg för skärblad universella?

Inställningslogiken är i stort sett lik för många industriella skärare, men de exakta inställningarna är inte universella. Bladets position, kontakttillstånd och valideringsmetod är vanliga principer; slutvärdena beror på maskinen och materialet.



Kan en artikel täcka film, papper, folie och nonwovens?

Ja, så länge det förklarar den vanliga inställningslogiken och tydligt skiljer programspecifika-justeringar åt. En användbar guide bör ge utgångspunkter, inte innebära att en fast inställning fungerar för varje rad.



Väljs rätt blad bara efter storlek?

Nej. Storleken är avgörande, men material, linjehastighet, skärningsmetod, eggkrav och mål för bladets livslängd påverkar också om bladet är lämpligt.



Vad orsakar ofta snabb knivslitage?

I många fall påskyndas slitaget av uppställningsförhållanden snarare än av enbart hårdhet. Överdriven kontakt, instabil gång, olämplig bladgeometri eller fel bladmaterial kan förkorta livslängden.





Framgångsrik konfiguration av skärblad handlar inte om att tillämpa ett fast nummer över varje maskin. Det handlar om att förstå skärmetoden, montera bladet korrekt, justera kontaktvillkoret för materialet och validera resultatet under verkliga körförhållanden.



För inköps- och ingenjörsteam är den mest pålitliga lösningen för skärblad vanligtvis den som kombinerar korrekta dimensioner med rätt bladmaterial, eggform och inställningslogik för applikationen.



Om du vill ha en praktisk rekommendation, skicka oss din bladritning eller storlek, material, tjocklek, linjehastighet och aktuellt skärproblem.

Kontakta SHJ KNIFEför att diskutera ansökan eller begära en offert.
